　　智慧校园的定义是指以物联网为核心的智慧化的校园学习、生活一体化的环境，通过信息化手段将教学、教务管理和校园生活进行充分融合，实现智慧化服务和管理的校园模式。

正文

　　常见的校园信息系统建设包括综合布线、计算机网络、视频监控、公共广播、信息发布、多媒体教室、视频会议、精品课堂、校园云桌面、机房工程等10几个子系统。

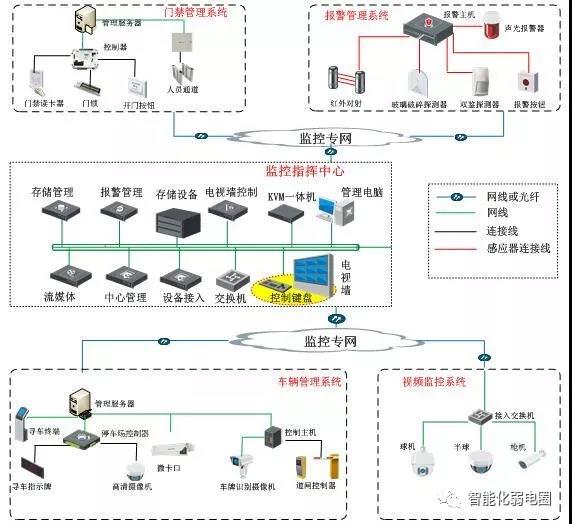

智慧校园部分系统拓扑

1校园综合布线系统

　　本次主要分享智慧校园之综合布线系统系统解决方案，综合布线系统是校园信息化系统建设的基础，主要可以分6大子系统分别为工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统以及楼宇建筑子系统。

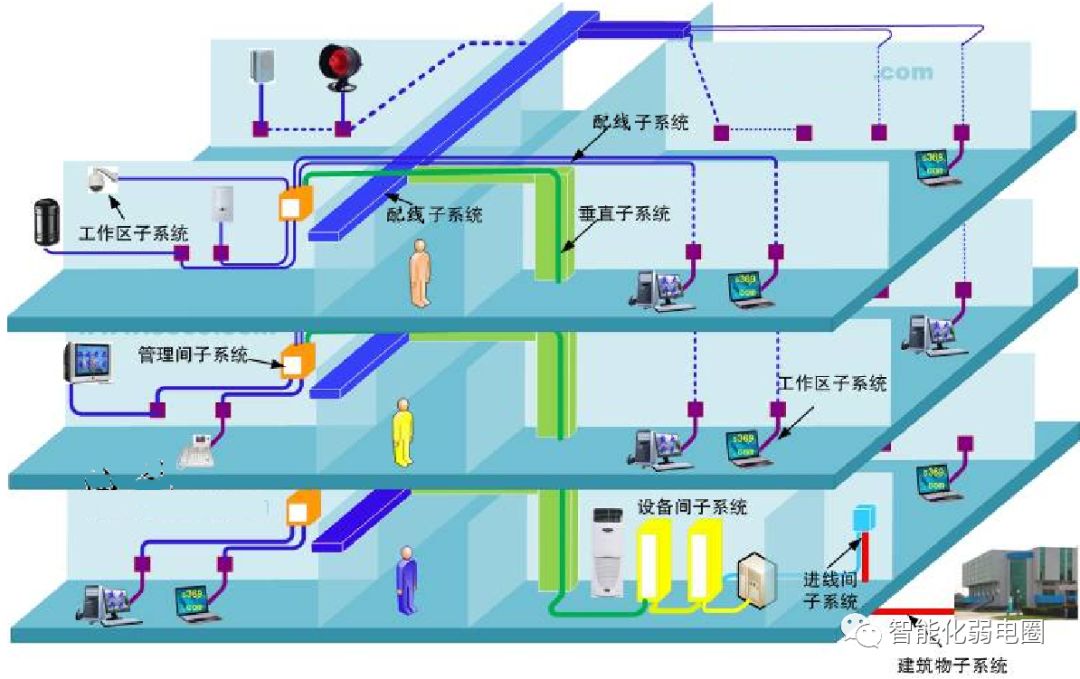

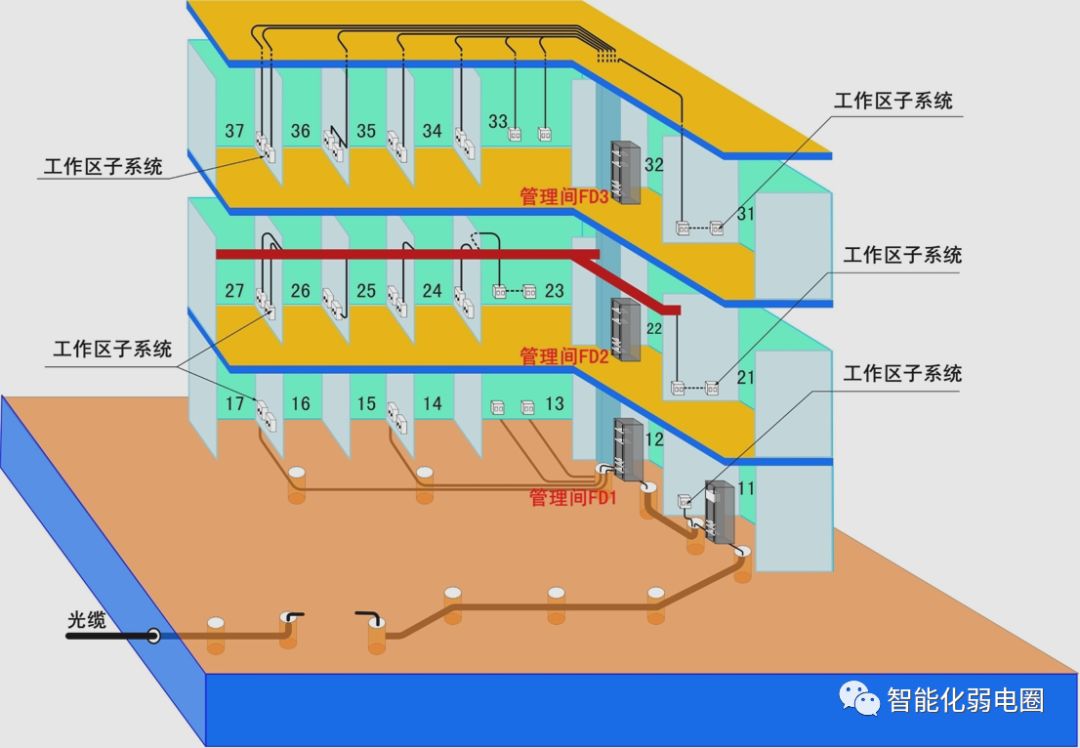

综合布线6大子系统

① 工作区子系统

　　工作区子系统是由终端设备连接到信息插座的设备组成。包括信息插座、摄像头、投影仪、打印机等设备组成。

工作区子系统

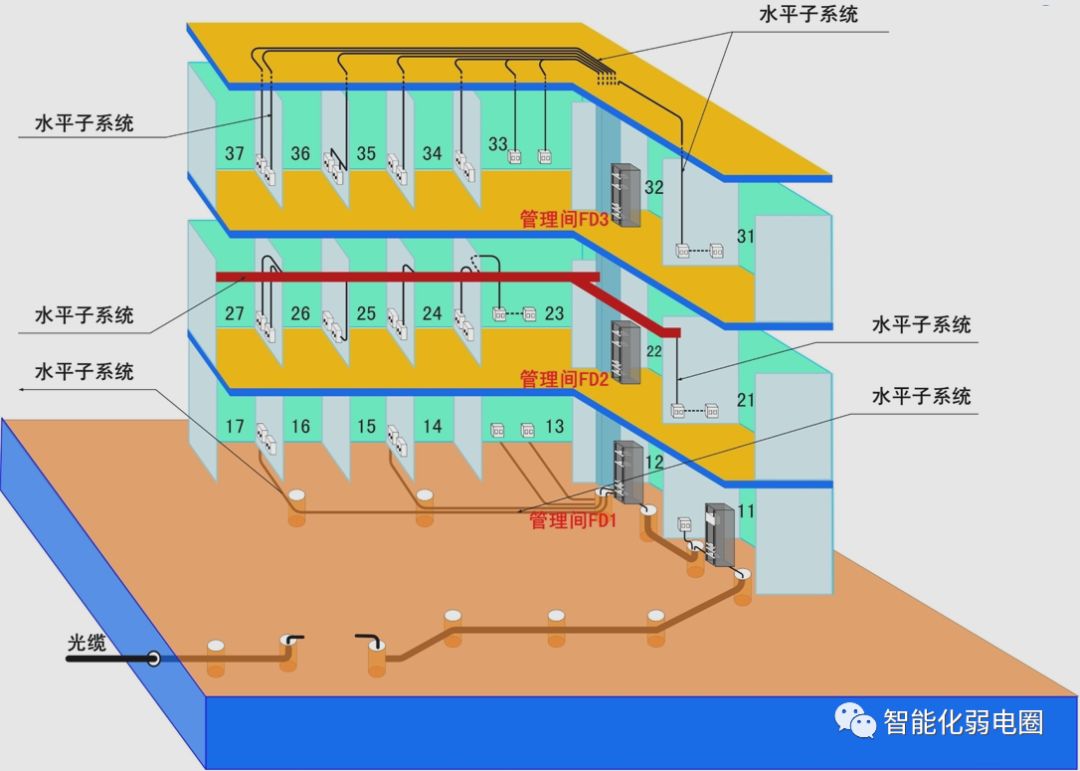

② 水平子系统

　　水平子系统是由工作区信息插座到管理区子系统的配线架之间的固定布线。包括水平电缆，现在设计电缆选型主要以六类线为主。

水平子系统

③ 管理间子系统

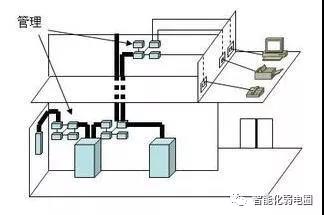

　　④ 管理间子系统是由交连、互连和输入输出设备组成。包括配线架、交换机、机柜等。

管理子系统

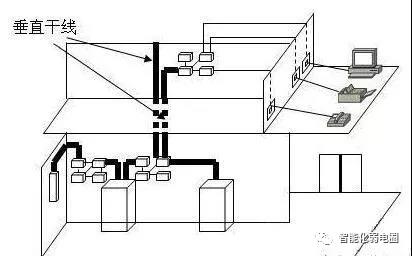

⑤ 垂直干线子系统

　　垂直干线子系统负责连接管理间子系统和设备间子系统。包括光缆和大对数双绞线。

垂直干线子系统

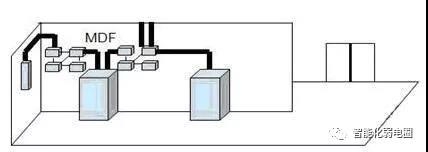

⑥ 设备间子系统

　　设备间子系统主要是对校园内的全部网络和布线进行管理和信息交换的地方，就是我们经常说的机房。设计时需要遵循数据中心设计规范GB50174-2017。

设备间子系统

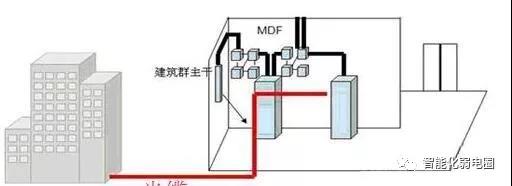

⑦建筑群子系统

　　建筑群子系统主要是將一个建筑物和另一个建筑物连线的通信线缆，一般是光缆传输信号。

建筑群子系统

2点位布置原则

　　智慧校园综合布线系统的信息点位主要分为语音点、数据点二大类型，其中数字点中主要部分为计算机网络点、视频监控点、公共广播点、信息发布点、一卡通设备点等等。

　　根据应用场景的不同，校园综合布线点位主要部署在教学楼、公寓、食堂、展厅等区域。本次校园综合布线系统设计需要充分考虑未来网络架构的改变、扩容及配合新技术发展的需要而具备平滑过度的可行性。

①校园综合布线系统拓扑

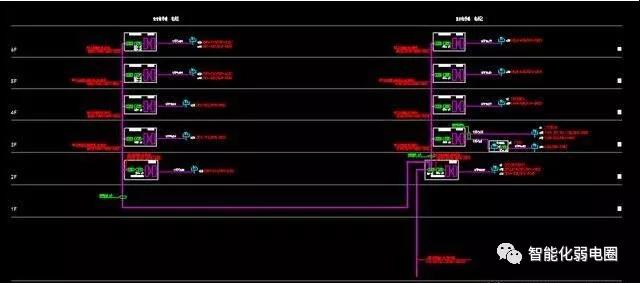

　　按照项目的需求配置分楼、分层画出所有配线架和各类信息点，并在配线架上标注型号、数量及信息点数量；信息插座与配线架之间的水平电缆、子配线架与配线间之间的主干电缆要求必须标注电缆型号、规格及数量。

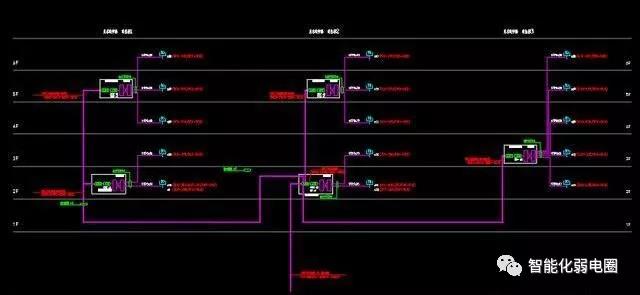

美术教学楼综合布线图

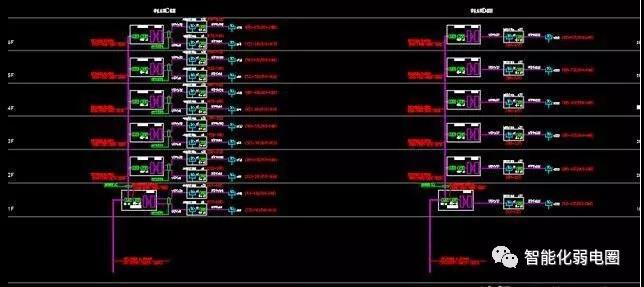

设计教学楼综合布线图

学生公寓综合布线图

②校园综合布线管线敷设平面图

综合布线管线敷设平面图需要标注每根电缆的去处，设备安装位置、数量，并加以文字说明，不允许有不明确的地方；弱电电缆桥架需要分段注明规格型号；图上管线需要标明敷设方式，并加以说明。

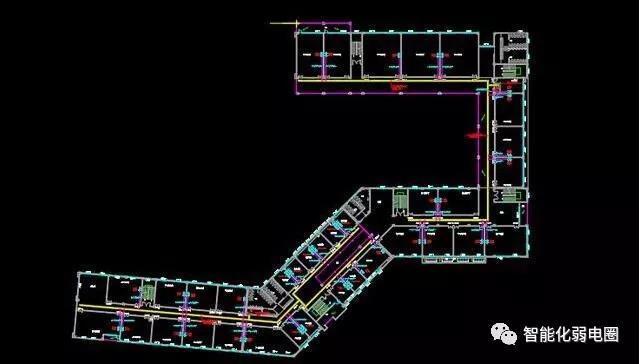

教学楼综合布线平面图

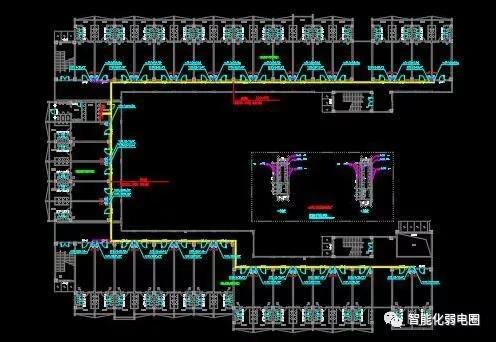

学生公寓综合布线平面图

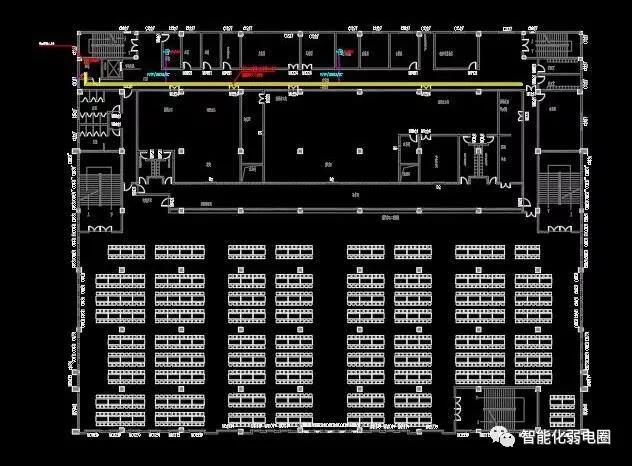

学生食堂综合布线平面图

总结

　　校园综合布线系统是信息化系统建设的基础，设计的时候需要充分考虑未来网络的架构变化、扩容以及配合新技术发展的需要。设计结束后需要提供完整的系统图和综合布线管线敷设图，确保校园综合布线系统的完善性和可行性！
